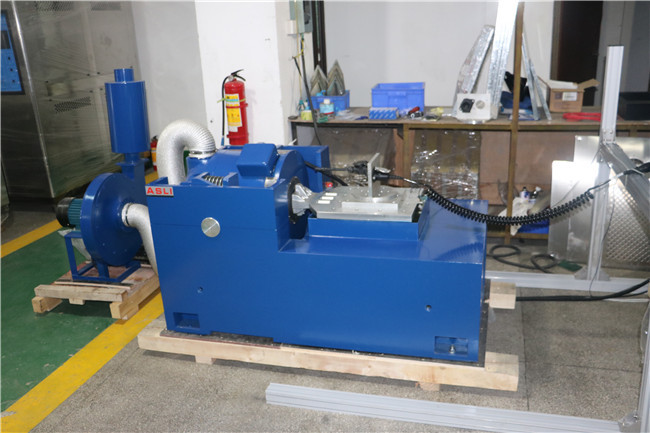

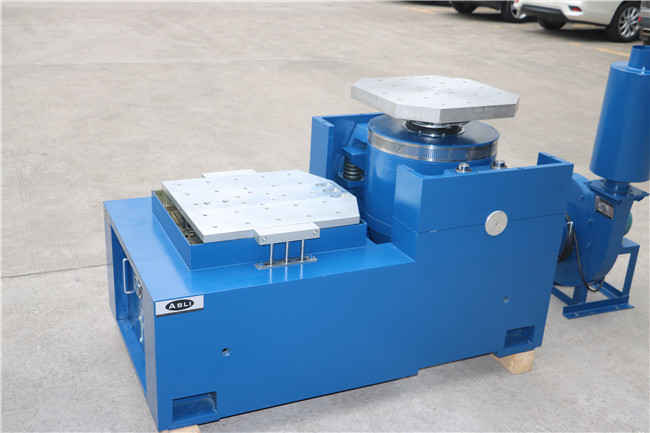

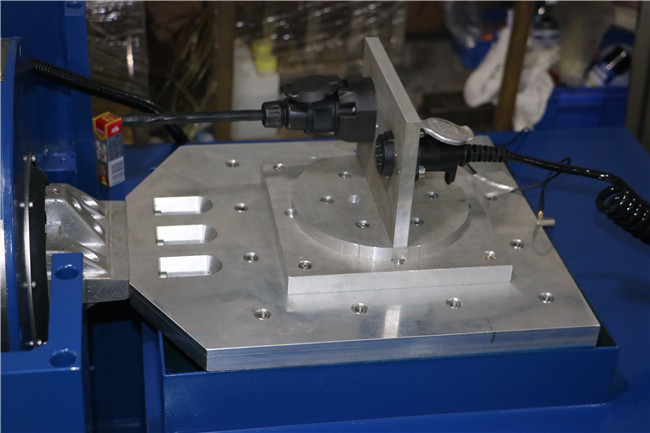

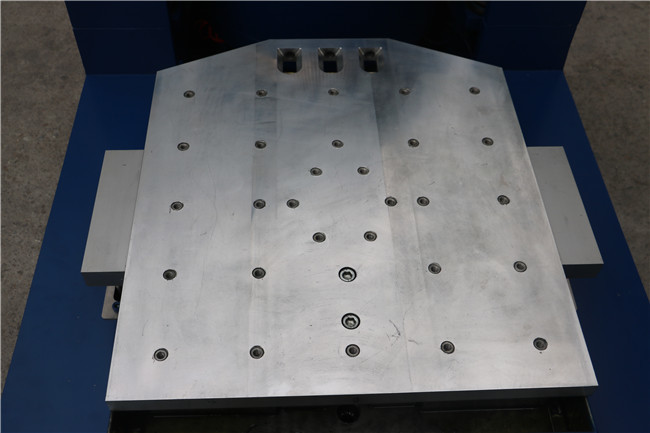

Система виброиспытаний Лабораторное оборудование Улучшение дизайна упаковки с помощью скользящего стола
Цифровой импульсный блок питания
Система использует цифровой усилитель мощности с синусоидальной широтно-импульсной модуляцией. Принцип работы: используя высокочастотные коммутационные возможности IGBT FET, низковольтный сигнал, поступающий от контроллера, усиливается цифровой схемой и восстанавливается до исходного сигнала, а затем подается на подвижную катушку вибростенда для приведения в действие электрической вибрации. Тайваньский механизм.

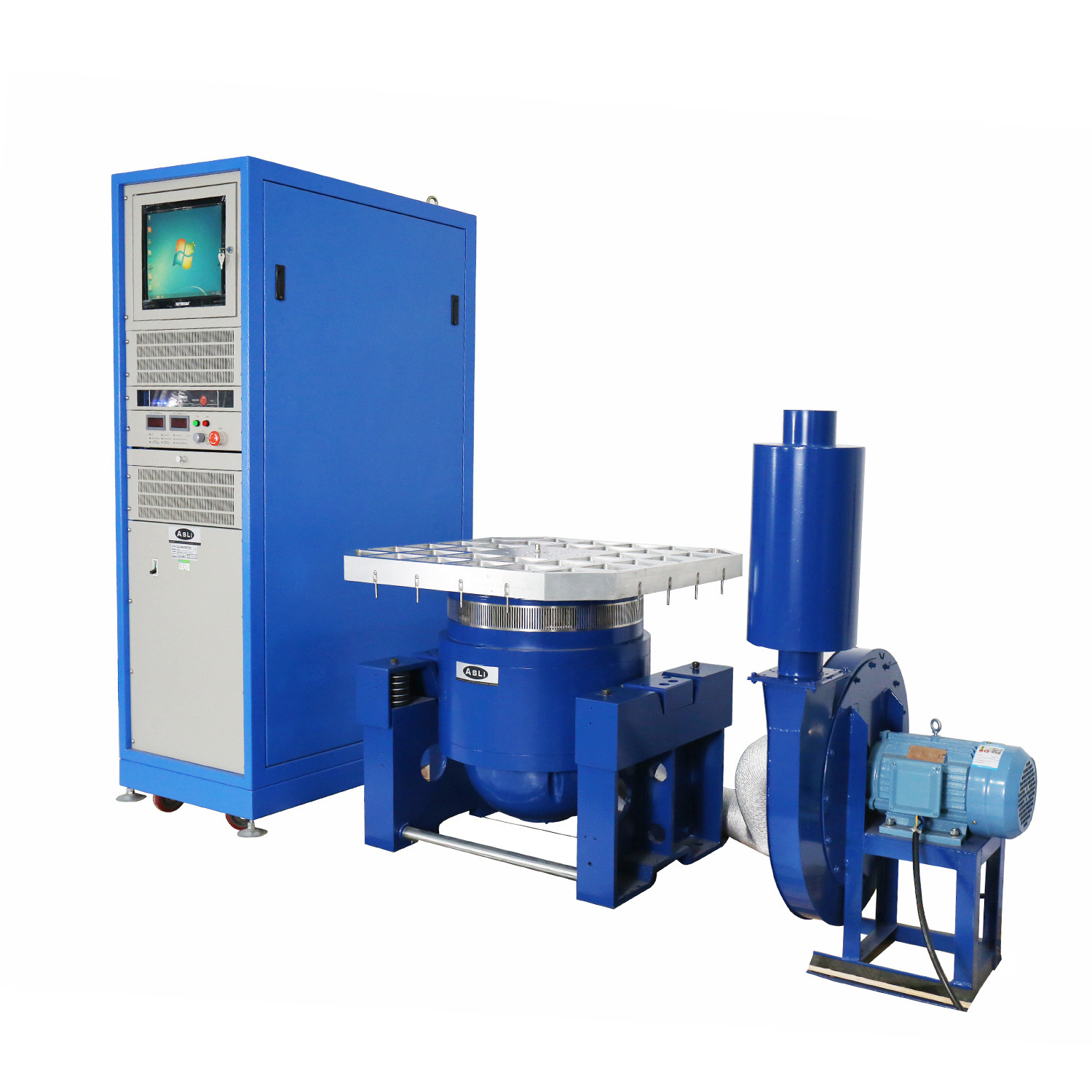

Основные компоненты интеллектуального высоковольтного усилителя мощности: передний блок управления, модуль усилителя мощности, схема защиты, блок питания и электрический шкаф. Система использует высокое напряжение и малый ток на выходе, что снижает потери мощности при передаче и обеспечивает эффективное и разумное согласование импедансов.
| Синусоидальное усилие | 300 кгс |
| Случайное усилие | 300 кгс среднеквадратичное значение |
| Ударное усилие | 600 кгс |
| Диапазон частот | 5~2800 Гц |
| Непрерывное смещение | 25,4 мм |
| Максимальная скорость | 1,8 м/с |
| Импульсный усилитель мощности | |
| Выход усилителя | 3,5 кВА |
| Соотношение сигнал/шум | >65 дБ |
| Коэффициент усиления ПЧ | ≥80 |
| Суммарные гармонические искажения(при номинальной выходной мощности) | Менее 0,5% при постоянном токе (0,1 Гц) до 500 Гц; менее 1,0% при 500 Гц до 5000 Гц |
| Усилитель мощностичастотная характеристика | Постоянный ток (0,1 Гц) до 4500 Гц: ±3 дБ; |
| Среднее время междуотказами (MTBF) | >35 000 часов |

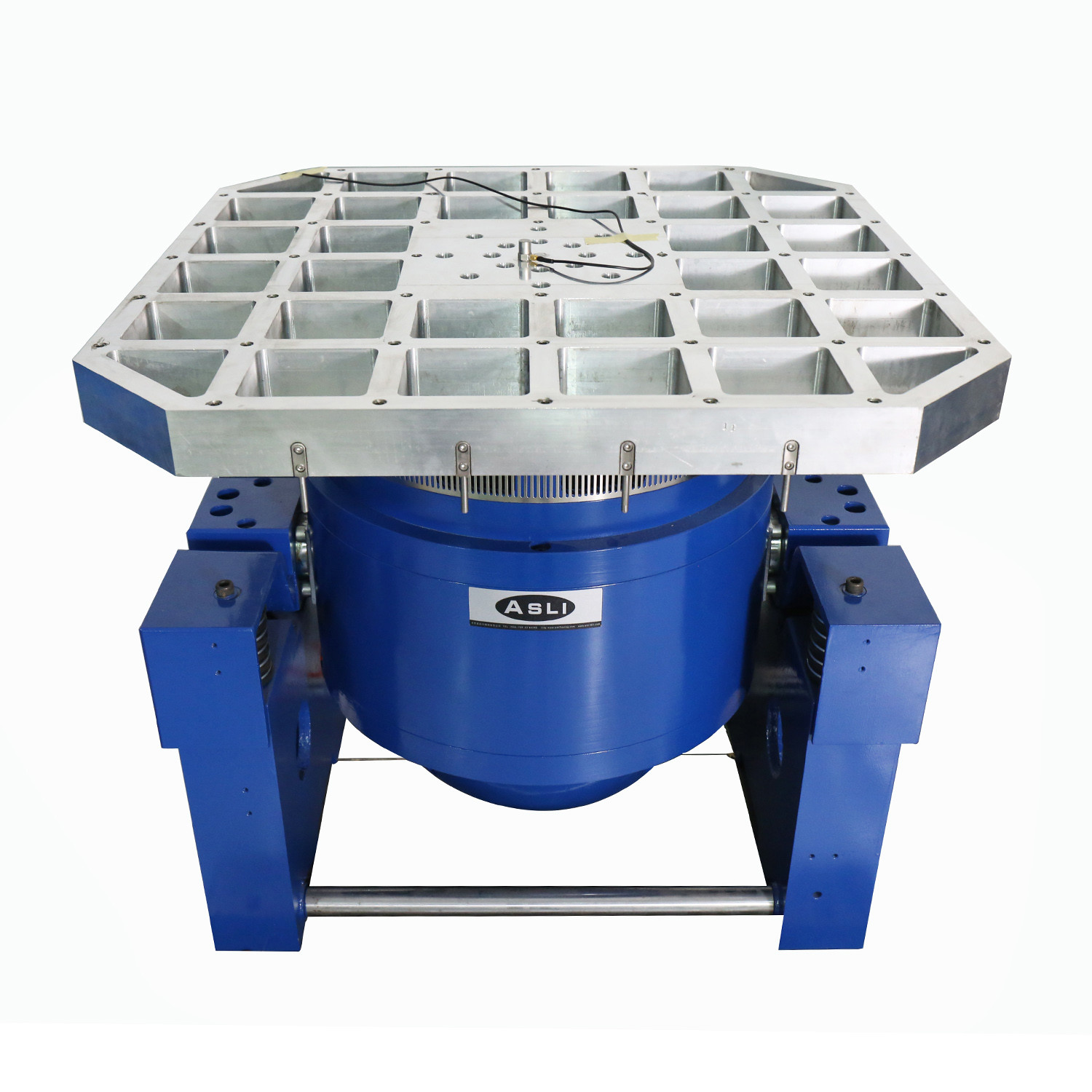

| Вертикальная расширяемая столешница | |
| Размер стола | 600 мм × 600 мм |
| Верхний пределноминальная частота | Синус 2200 Гц, случайный режим 3500 Гц |
| Противовес | 30 кг |
| Материал столешницы | Алюминиевый сплав |
| Вибрационный контроллер | |
| операционная система | W10 |
| Интерфейс управления | Китайский и английский интерфейс |
| Функции программного обеспечения | Синус, случайный режим, классический удар, поиск резонанса и удержание |
