оборудование для испытаний вибраций ES-10.pdf

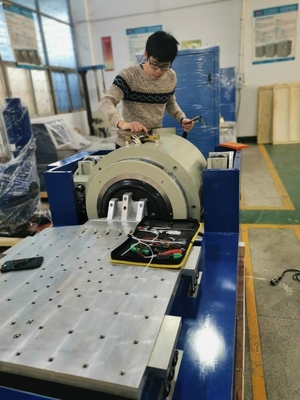

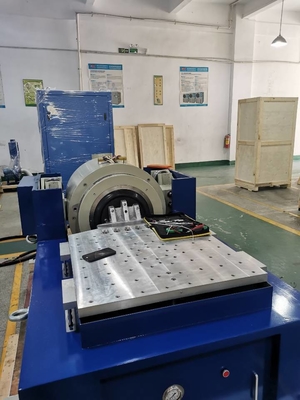

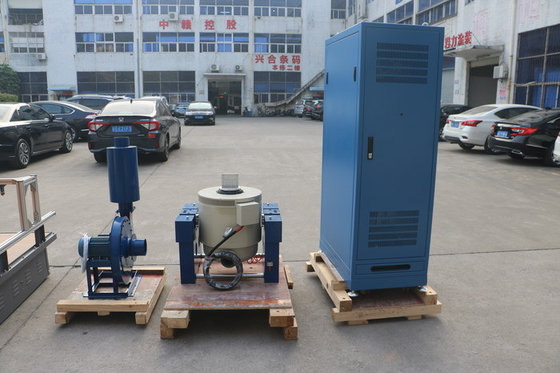

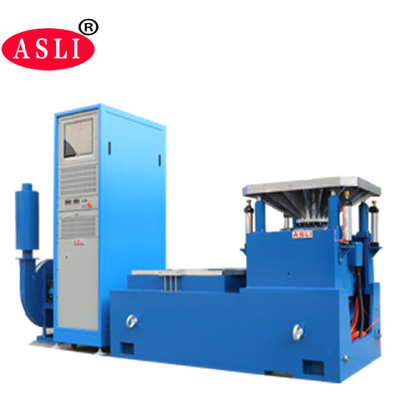

Вертикальная горизонтальная вибрация Электромагнитная высокочастотная вибрационная испытательная машина для лабораторииможет быть выполнена в трехосе X,Y,Z синусоидных вибрационных испытаниях и широкополосных случайных вибрационных испытаниях, которые должны быть завершены классическими (половина - синус, трапециальный,Стрельба зубной волны) тест на спектр импульса и реакции на ударЭти продукты широко используются в сфере национальной обороны, вооружений, авиации, аэрокосмической промышленности, связи, электроники, электрической техники, связи, бытовой техники и других областях.
Технические параметры:
| Модель |
Номинальный синус Сила (N) |
Определено случайным образом Сила (N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Номинальное смещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

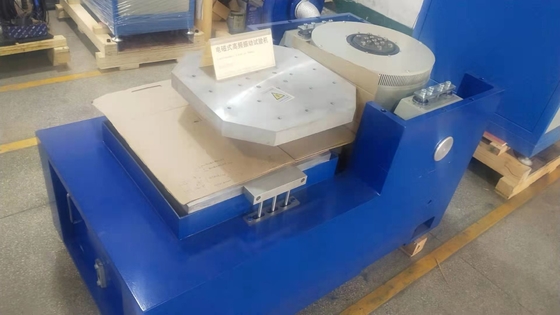

технические параметры горизонтального расширителя:
| Модель | Размер скамейки (мм) | Диапазон частот (Hz) | Масса движущихся частей (кг) |
| LT0303 | 300х300х22 300х300х26 300х300х30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400х400х22 400х400х26 400х400х30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500х500х25 500х500х30 500х500х35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600х600х25 600х600х30 600х600х40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700х700х25 700х700х30 700х700х35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
Особенности продукта
* Гибкая система подвески и прямолинейный гид, сильная несущая способность, хорошие характеристики управления и высокая стабильность.
* Статическая жесткость центральной подушки безопасности большой, динамическая жесткость небольшая, несущая способность сильная, а динамическая производительность отличная.
* Быстрая диагностика и защита цепочки, высокая безопасность и надежность;
* Устройство изоляции и затушивания подушки безопасности позволяет вибратору не нуждаться в специальном фундаменте, отлично воспроизводит волну вибрации и уменьшает передачу вибрации.
* обеспечить различное использование горизонтальных и вертикальных платформ расширения;
* Он может использоваться со всеми видами вибрационных контроллеров, а работа проста.
