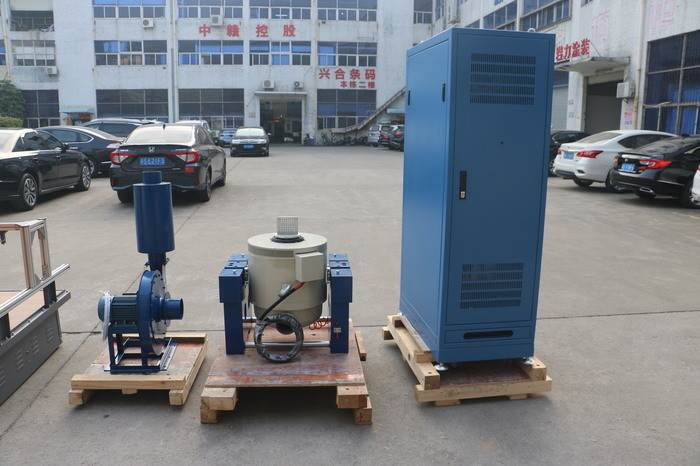

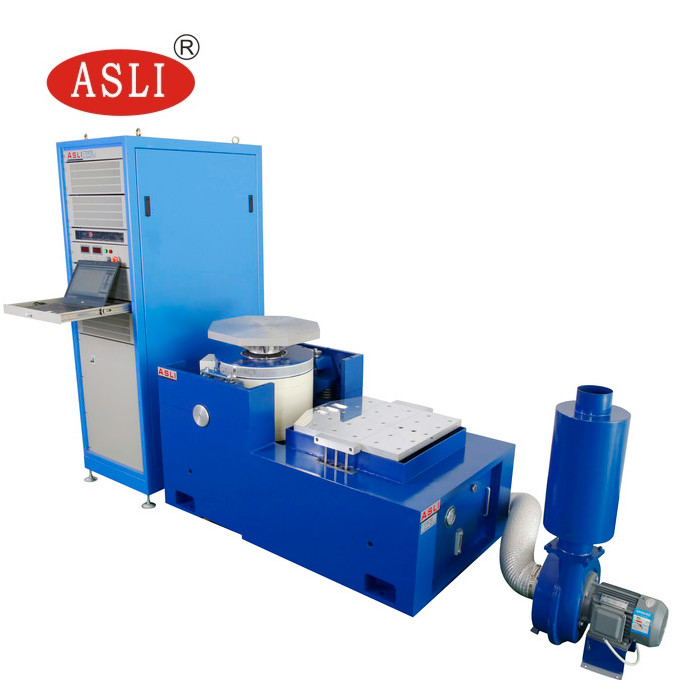

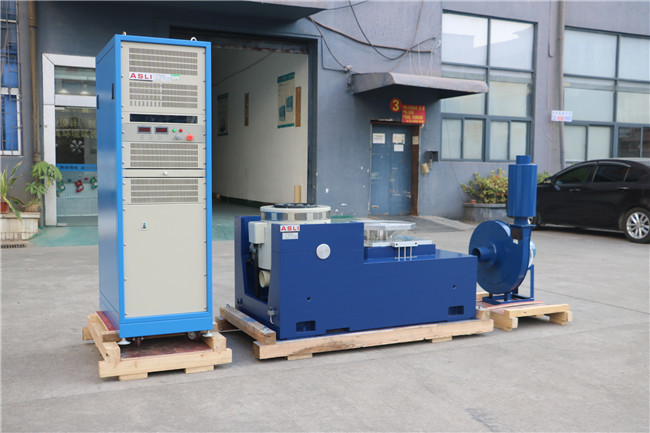

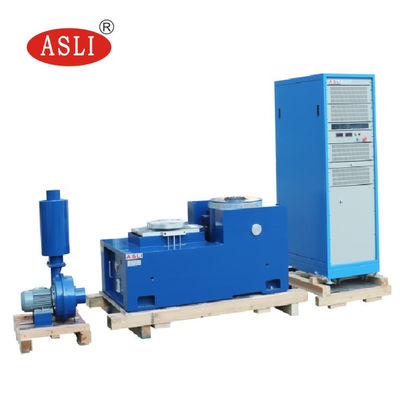

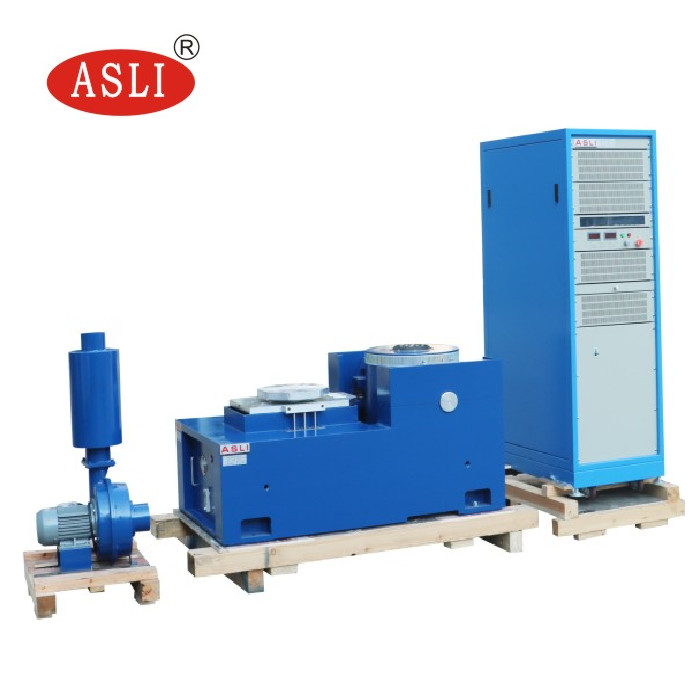

Длинноходовая высокоскоростная система шейкера вибрации для случайного испытания вибрации
Приложение:
Мы являемся производителем продуктов серии электродинамических высокочастотных вибрационных тестеров / высокочастотных вибрационных тестеров на усталость, в которых используется «структура с двойной магнитной цепью», «самогенерируемые скелетные круги действия», «воздушная поддержка» и «роликоподшипники и линейные направляющие», «изоляция цапфы», передовые современные технологии и специальные технологии, которые могут быть выполнены в трехосных синусоидальных вибрациях X, Y, Z и широкополосных случайных вибрационных испытаниях, которые должны быть завершены классическими (полу-) синусоидальная, трапециевидная, пилообразная волна) тест на импульс и реакцию на удар. Эти продукты широко используются в национальной обороне, оружии, авиации, аэрокосмической отрасли, связи, электронике, электроприборах, средствах связи, бытовой технике и других областях.
Одобренный CE шейкер системы испытания на вибрацию электродинамический для зарядного устройства
1. Хорошо спроектированный динамический круговой каркас с более высокой осевой резонансной частотой.
2. Двухмагнитная цепь, низкая утечка магнитного потока, компактная и рациональная структура.
3. Роликовые подшипники с коромыслом, прямые и импортно-ориентированные, ориентация жесткости композитного корпуса, эксцентриковая грузоподъемность.
4. Изолирующий фундамент Trunnion, посвященный использованию гормонов, установка мобильного удобства.
5. Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6. Новый дизайн воздуховодов и усиление охлаждающего эффекта.
7. Статическая жесткость, динамическая жесткость подшипника небольшого баллона, повышение емкости вибрационного стола, улучшение низкочастотных характеристик.
Технические параметры электродинамического высокочастотного вибротестера:
| Модель |
Номинальный синусоидальный Сила (Н) |
Рейтинг случайный Сила (Н) |
Частота Диапазон (Гц) |
Номинальное ускорение (м/с2) | Номинальная скорость (м/с) |
Номинальное смещение (пп) мм |
Макс. Загрузка (кг) | подвижная катушка (кг) |
Размерность Подвижная катушка (мм) |
| ЭС-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2,5 | Φ150 |
| ЭС-2 | 2000 г. | 2000 г. | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ЭС-2а | 2000 г. | 2000 г. | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ЭС-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ЭС-3а | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ЭС-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ЭС-6а | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ЭС-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ЭС-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ЭС-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5л | 450 | 40 | Φ450 |
| ЭС-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ЭС-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ЭС-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ЭС-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ЭС-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ЭС-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ЭС-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ЭС-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |

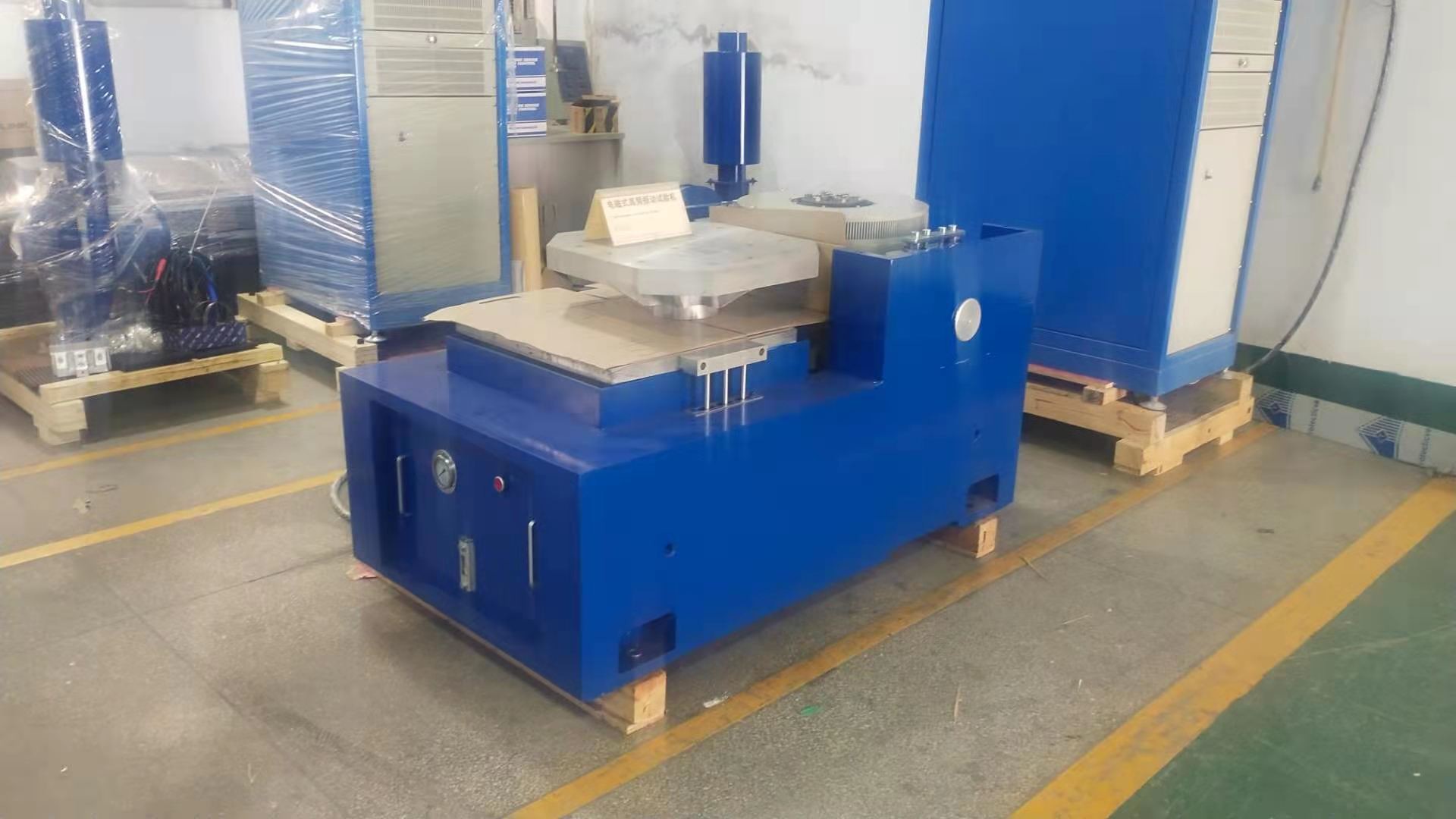

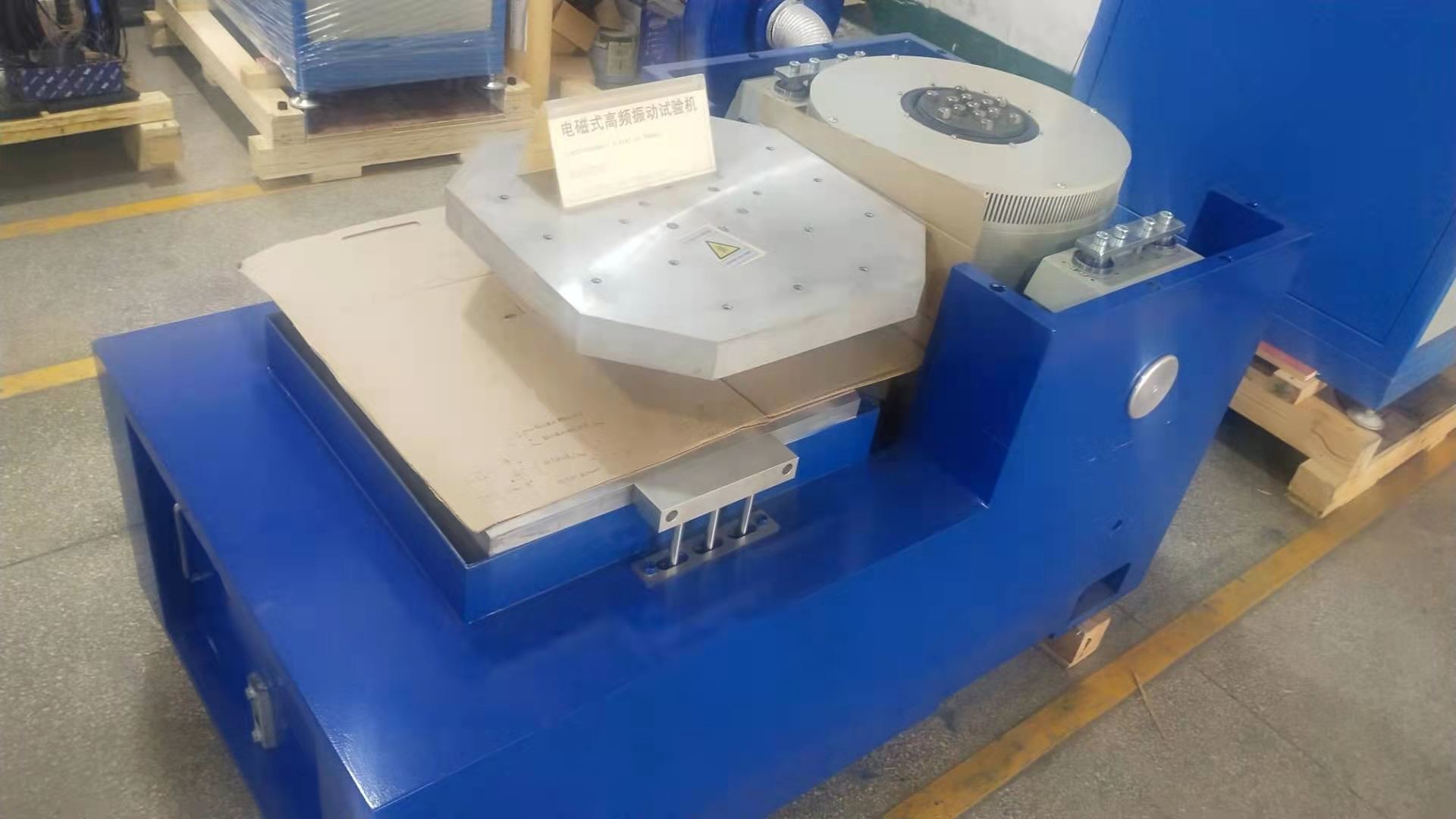

Особенности горизонтальной стойки:
1. На небольшом погрузочном стенде достигается более высокое ускорение и рабочая частота, а также повышается грузоподъемность и производительность всего станка.
2. Горизонтальные и вибрационные столы представляют собой цельные конструкции, имеют идеальную конструкцию, удобны в установке и регулировке.
3. Направляющая статического давления, V-образная форма, устойчивая к наклону и смещенной нагрузке.
Встроенный масляный насос, хорошая конструкция и простота в эксплуатации.
Технические параметры горизонтального расширителя:
| Модель | Размер скамейки (мм) | Диапазон частот (Гц) | Вес движущихся частей (кг) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-л000 5-1400 5-2000 |
11.2 13.2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19,3 23.1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| ЛТ 1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
89,1 118,8 147 |
| ЛТ 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Особенности вертикальной расширенной скамьи:
Вертикальный удлиненный стол VT и специальные зажимы, точный расчет, тщательно продуманная конструкция, обеспечивающая максимальную производительность клиента благодаря идеальной конструкции и высококачественному материалу.
и качество изготовления.
Технические параметры вертикального расширителя:
| Модель | Вес (кг) | Макс. Частота (Гц) | Размер скамейки |
| ВТ300 | 10 | 2000 г. | Φ300 |
| ВТ400 | 16 | 2000 г. | Φ400 |
| ВТ500 | 25 | 1500 | Φ500 |
| ВТ600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 г. | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| ВТл010 | 180 | 350 | 1000×1000 |
| ВТ1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Скамейка круглая) | 220 | 350 | Φ1200 |
Если у вас есть какие-либо вопросы относительно родственников оЭлектродинамический высокочастотный механический испытательный стенд на усталость от вибрации, пожалуйста, не стесняйтесь обращаться ко мне.
