Испытательный стенд высокочастотных вибраций ES-30.pdf
Измеритель вертикальных и горизонтальных электромагнитных вибраций для испытаний упаковки
Электромагнитные вибрационные шейкерыпредназначен для высокого качества, высокой производительности и высокой надежности, точности и точности, а также удобной эксплуатации.и может быть выполнена, включая IEC, MIL-STD, JIS, ASTM и другие спецификации.
| Шейкер | |
| Синусная сила (пик) | 30 кН |
| Ударная сила (пик) | 60 кН |
| Диапазон частот | 5~2800Гц |
| Перемещение (непрерывное) | 100 мм |
| Максимальная скорость | 10,8 м/с |
| Максимальное ускорение | 75 г |
| Диаметр арматуры | 445 мм |
| Резонансная частота 1-го порядка | 2,400 Гц |
| Допустимый эксцентрический момент | > 500 Nxm |
| Масса арматуры | 40 кг |
| Размер винта HE/ST | M10 (метрический) |
| Частота изоляции от осевых вибраций | < 3 Гц |
| Максимальная полезная нагрузка | 500 кг |
| Утечка магнитного потока | ≤ 1 мТ |
| Размеры (L×W×H, не упакованные) | 1,330x860x1,250 мм |
| Вес (не упакованный) | 2,500 кг |
| Установка | Резиновый коврик (требуются якорные болты) |
| Усилитель мощности | |
| Выход усилителя | 30 кВА |
| SNR | > 65 дБ |
| Номинальное выходное напряжение | 120 ВРМ |
| Размеры (L×W×H, не упакованные) | 800x900x2,100 мм |

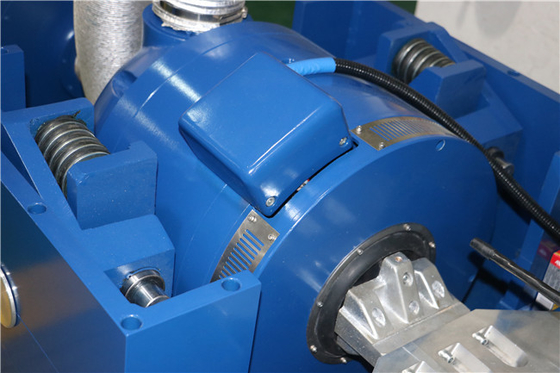

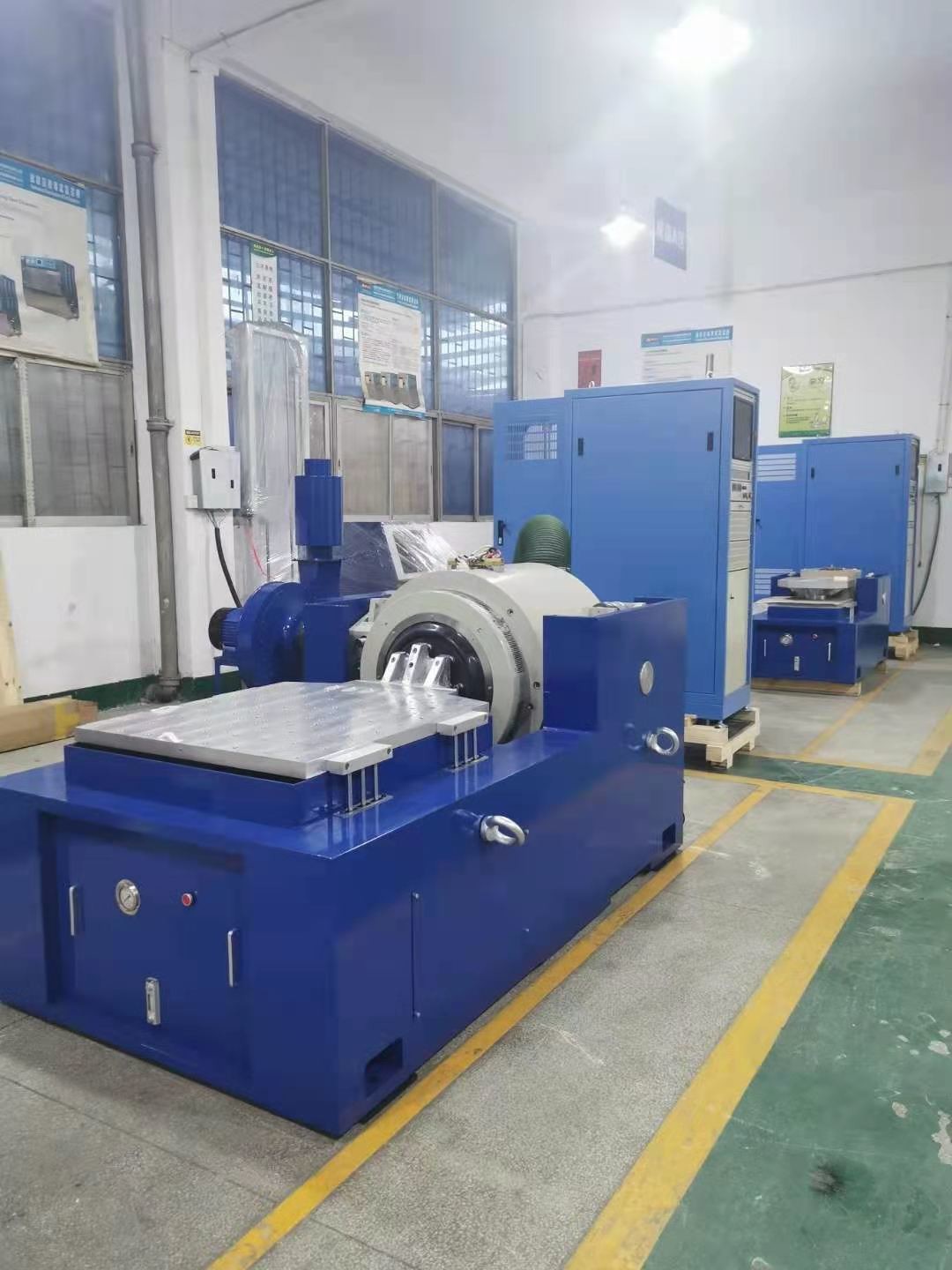

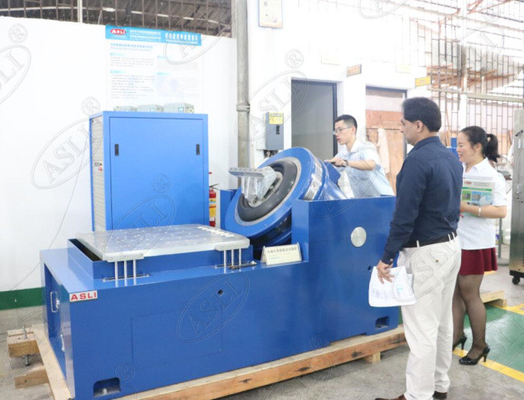

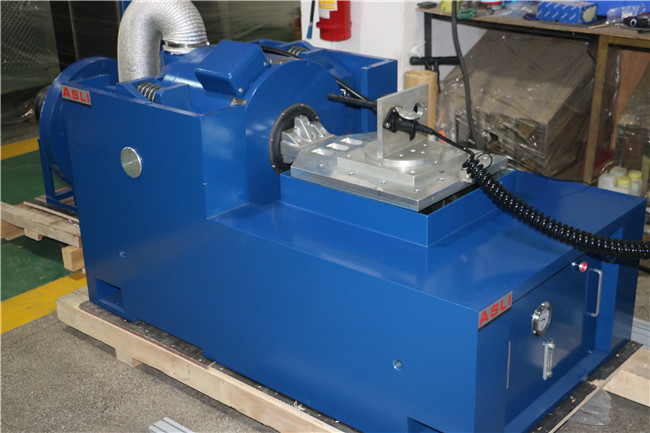

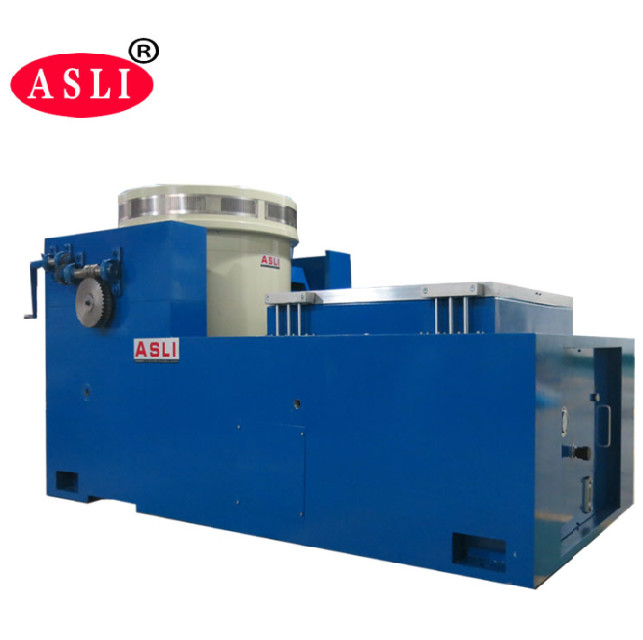

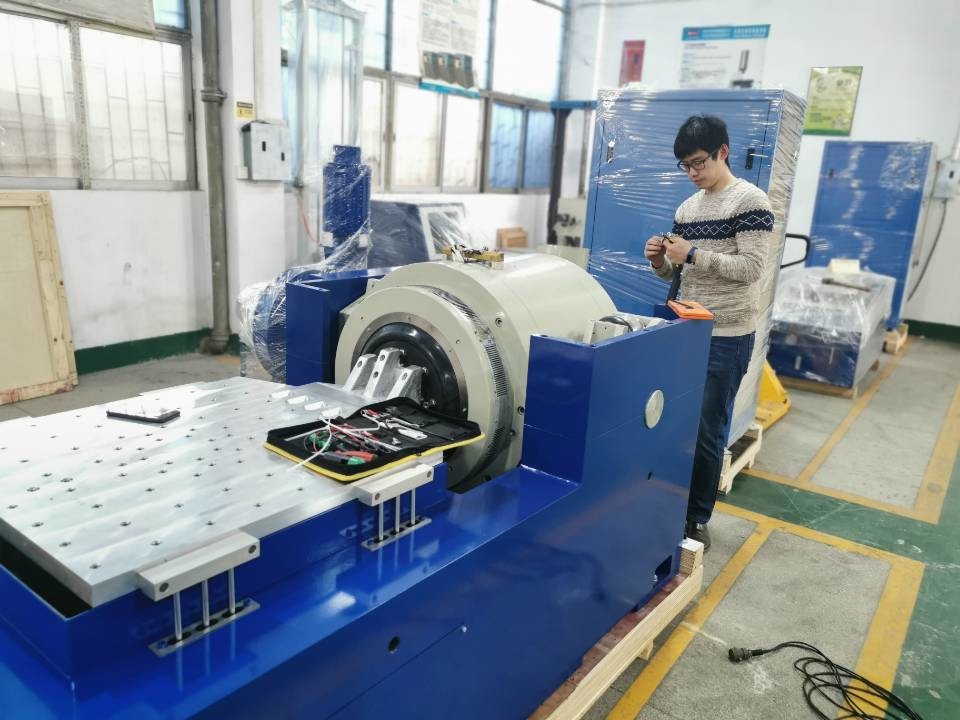

Изображения для справки:
Особенности продукта
* Гибкая система подвески и прямолинейный гид, сильная несущая способность, хорошие характеристики управления и высокая стабильность.
* Статическая жесткость центральной подушки безопасности большой, динамическая жесткость небольшая, несущая способность сильная, а динамическая производительность отличная.
* Быстрая диагностика и защита цепочки, высокая безопасность и надежность;
* Устройство изоляции и затушивания подушки безопасности позволяет вибратору не нуждаться в специальном фундаменте, отлично воспроизводит волну вибрации и уменьшает передачу вибрации.
* обеспечить различное использование горизонтальных и вертикальных платформ расширения;
* Он может использоваться со всеми видами вибрационных контроллеров, а работа проста.
