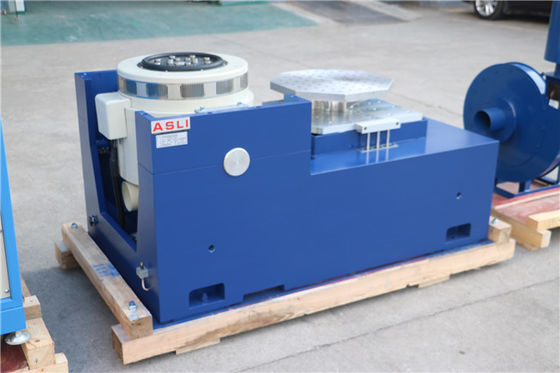

Синусовый электродинамический вибрационный шейкер
Product Details
| синусная сила: | 6000n | Скорость: | 1,6 м/с |
|---|---|---|---|
| Смещение: | 25 мм | Частота: | 3~3500Гц |
| Загрузка: | 180 кг | Ускорение: | 100 г |
| арматура: | 230 мм | Направление вибрации: | 3 ось |
| Функция: | Синусоидальная развертка, полусинусоидальный удар и случайный сигнал | ||
| Выделить |
электродинамический шейкер вибрации 1.6m/s,шейкер вибрации 25mm электродинамический,Вибрационный стол оси стреловидности 3 синуса |
||
Product Description
Оборудование для испытаний вибрации ES-6.pdf
Электродинамический вибрационный шейкер для просмотра синуса, полусинусового шока и случайного вибрационного испытания
Конфигурация трамплина:
диапазон частот управления вибрационными дрожжами от постоянного тока до 3 кHz и подходят для испытаний ударов с высоким ускорением, а также для испытаний с синусоидным, случайным и преходящим возбуждением.
Заменяемые и легкие арматуры ∙ экономически повышают адаптивность,поскольку один и тот же трещильник может быть оборудован различными арматурами для регулирования монтажной поверхности в соответствии с размерами испытываемого устройства..
Применение
Высокочастотный вибрационный шейкер использует "двойную магнитную схему", "самогенерируемые круги действия скелета", "воздушную поддержку" и "подшипники ролика и линейное руководство","изоляция трюниона" - передовые современные технологии и специальные технологии, может быть завершена в трехосевых синусоидных вибрационных испытаниях X, Y, Z и широкополосных случайных вибрационных испытаниях, которые должны быть завершены классическим (половина синуса) импульсным и спектровым испытанием реакции на удар.Он широко используется в национальной обороне., вооружения, авиации, аэрокосмической промышленности, связи, электроники, электрических приборов, связи, бытовой техники и других областях.
(1) Номинальная сила: синусная сила 6000N; случайная сила 6000N; ударная сила 12000N;
(2) Диапазон частот: от 5 Гц до 3500 Гц, фиксированная частота, перемещение вперед и назад, синус, случайный, удар
(3) Режим с частотой стерилизации: линейный, логарифмический, стерилизация туда-обратно, фиксированная частота
(4) Частота просмотра: от 1 до 32767
(5) Время с частотой просмотра: фиксированная частота/однократная 1-3600 мин, можно отображать кривые частоты просмотра.
(6) Максимальное ускорение 1000 м/с2(без нагрузки)
(7) Максимальная нагрузка 180 кг
(8) Максимальное смещение: 25 мм p-p (без нагрузки), двойной пик
(9) Ударное смещение: 25 мм
(10) Масса движущейся катушки: 6,5 кг
(11) Направления вибрации: вертикальные
(12) Вибрационная волна: синус, случай, удар
(13) Диаметр движущейся катушки: Φ230 мм
(14) Размер системы вибрации ((мм): W850xH750xD550mm
(15) Масса системы вибрации: 590 кг

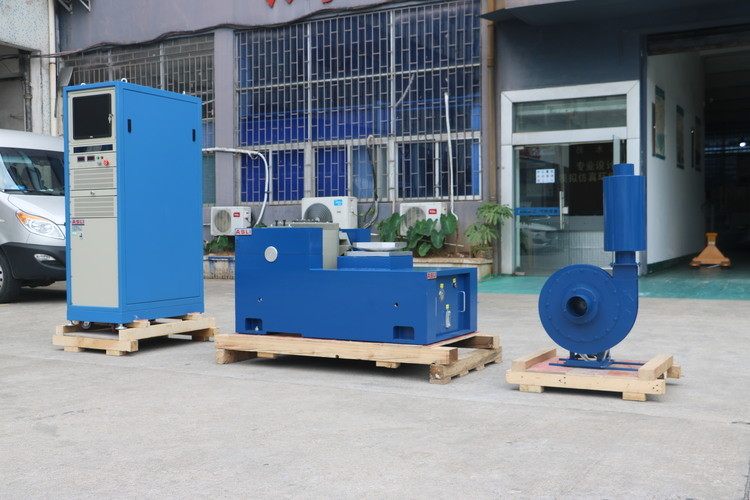

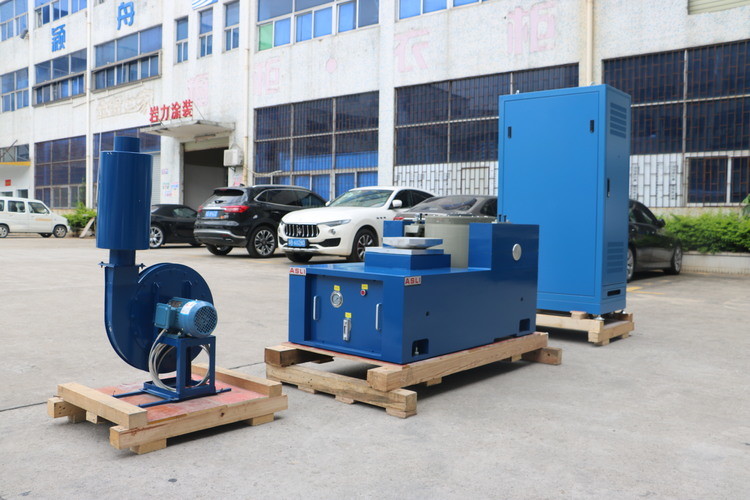

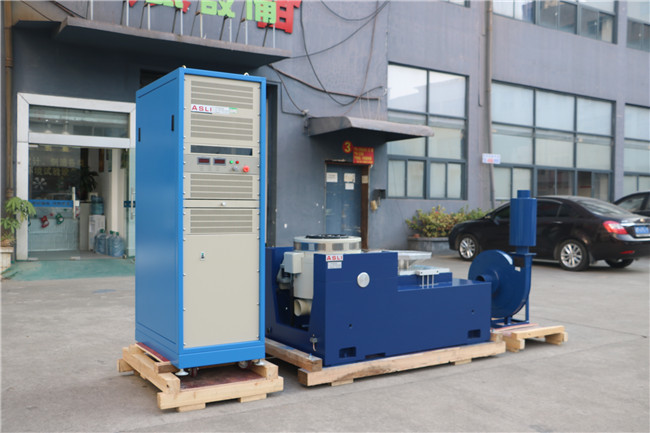

2-2 Вибрационные компоненты
(1) Вибрационный генератор 1 комплект
(2) Контроллер вибрации 1 комплект
(3) Коммуникационная соединительная камера 1 набор
(4) Усилитель мощности DA-6 1 комплект
(5) Мощность возбуждения 1 pc
(7) Программное обеспечение драйвера 1 комплект
(8) Система охлаждения 1 комплект
(9) Промышленный компьютер 1 комплект
Технические параметры:
| Имя | Таблица/испытатель вибрации для упаковки автозапчастей | ||||||||
| Модель | Номинальная сила синуса (N) | Номинальная случайная сила (N) | Диапазон частот (Hz) | Номинальное ускорение (м/с2) | Номинальная скорость ((m/s) | Номинальное смещение (p-p) мм | Максимальная нагрузка (кг) | движущаяся катушка (кг) | Размер движущейся катушки (мм) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2Двухмагнитная схема, низкая утечка магнитного потока, компактная конструкция и рациональная.
3Рокер Род роликовые подшипники прямые и импортоориентированные композитные корпуса жесткость ориентация, эксцентрическая грузоподъемность.
4- Труннион изоляционный фундамент, посвященный использованию гормонов, установке мобильного удобства.
5Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6Новая конструкция каналов и повышение эффекта охлаждения.
7. статическая жесткость, динамическая жесткость несущего небольшого воздушного шара, повышение несущей способности вибрационного стола, улучшение низкочастотных характеристик.
