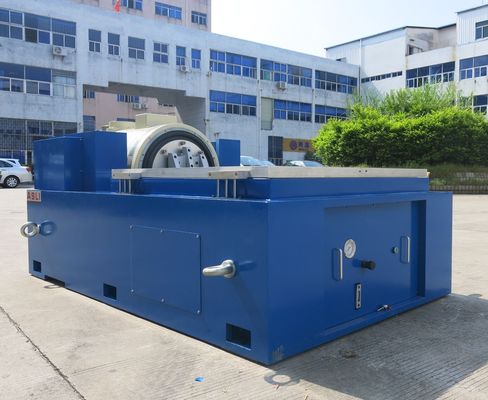

Оборудование для испытаний вибрационной таблицы, поддерживающее линейные логарифмические и фиксированные частотные режимы стерилизации для комплексного анализа вибрации
Product Details
| синусоидальная сила: | 10000Н | Скорость: | 1,8 м/с |
|---|---|---|---|
| перемещение: | 51 мм | Частота: | 3~3000 Гц |
| загрузка: | 270 кг | ускорение: | 100г |
| арматура: | 240 мм | ||
| Выделить |
испытательное оборудование вибрационного стола 10000N,испытательное оборудование вибрационного стола загрузки 270kg,вертикальный резонансный вибратор 10000N |
||
Product Description

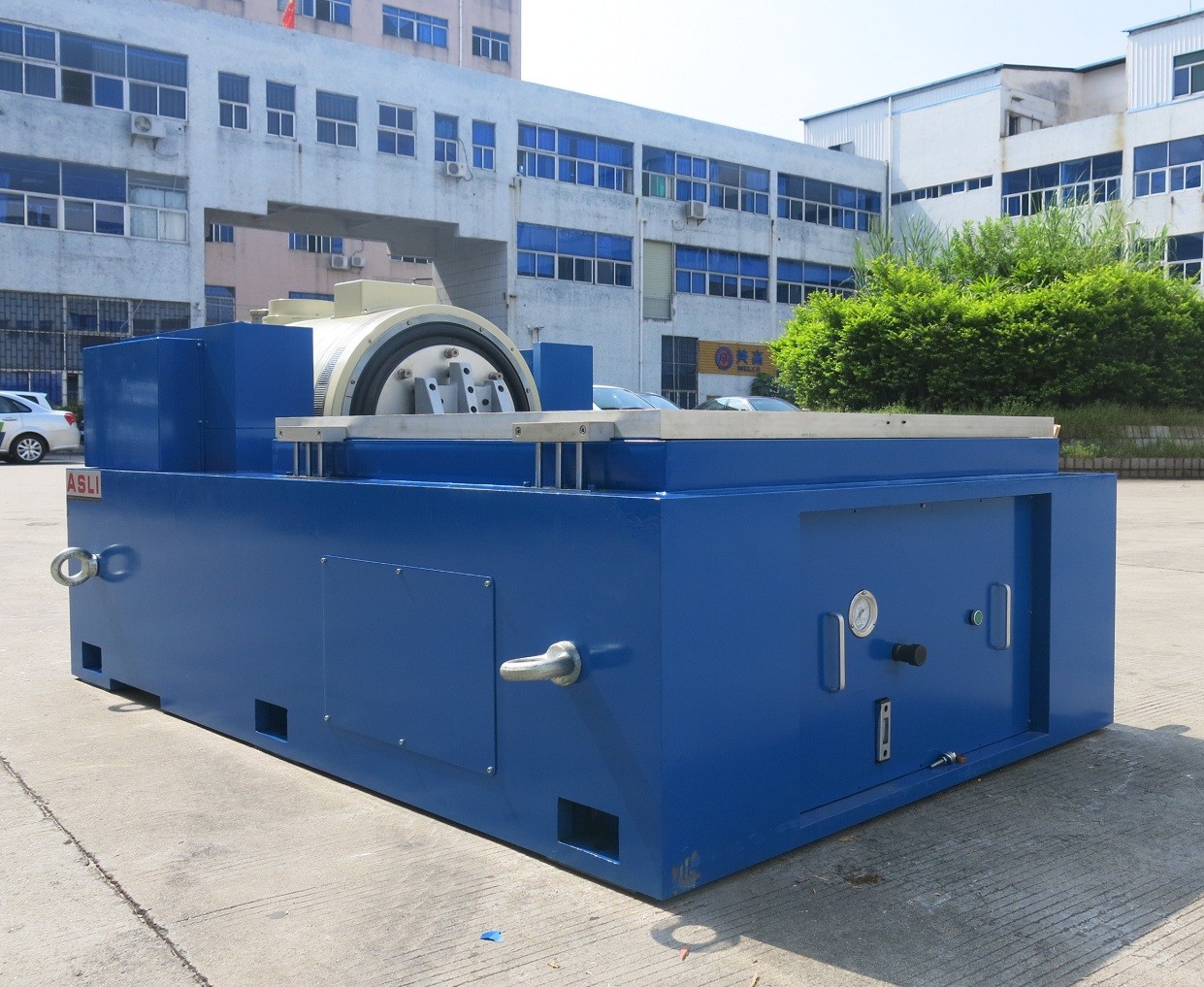

Динамические электродинамические вибрационные стенды с 3-осевым вертикальным и горизонтальным воздушным охлаждением
Применение
Высокочастотный вибрационный стенд использует передовые современные технологии и специальные технологии, такие как «двухмагнитная схема», «самогенерирующиеся кольца скелета», «воздушная поддержка» и «подшипники качения и линейные направляющие», «изоляция цапфы», и может выполнять синусоидальные вибрационные испытания по трем осям X, Y, Z, широкополосные случайные вибрационные испытания, а также классические (полусинус) импульсные испытания и испытания на спектр отклика ударной нагрузки. Широко применяется в оборонной промышленности, производстве оружия, авиации, космонавтике, связи, электронике, электроприборах, бытовой технике и других областях.
(1) Номинальная сила: синус 10000 Н; случайная вибрация 10000 Н; удар 20000 Н;
(2) Диапазон частот: от 3 Гц до 3000 Гц, фиксированная частота, прямой и обратный развертка, синус, случайная вибрация, удар
(3) Режим развертки частоты: линейный, логарифмический, прямой и обратный развертка, фиксированная частота
(4) Количество разверток: от 1 до 32767
(5) Время развертки: фиксированная частота/одиночная 1-3600 мин, кривые развертки частоты могут отображаться.
(6) Макс. ускорение 1000 м/с2 (без нагрузки)
(7) Макс. скорость: 1,8 м/с
(8) Макс. смещение: 51 мм (пик-пик) (без нагрузки), двойной пик
(9) Смещение при ударе: 51 мм
(10) Вес подвижной катушки: 14 кг
(12) Тип вибрации: синус, случайная вибрация, удар
(13) Диаметр подвижной катушки: Φ240 мм
(14) Габариты вибрационной системы: Ш1060xВ750xГ845 мм
(15) Вес вибрационной системы: 960 кг

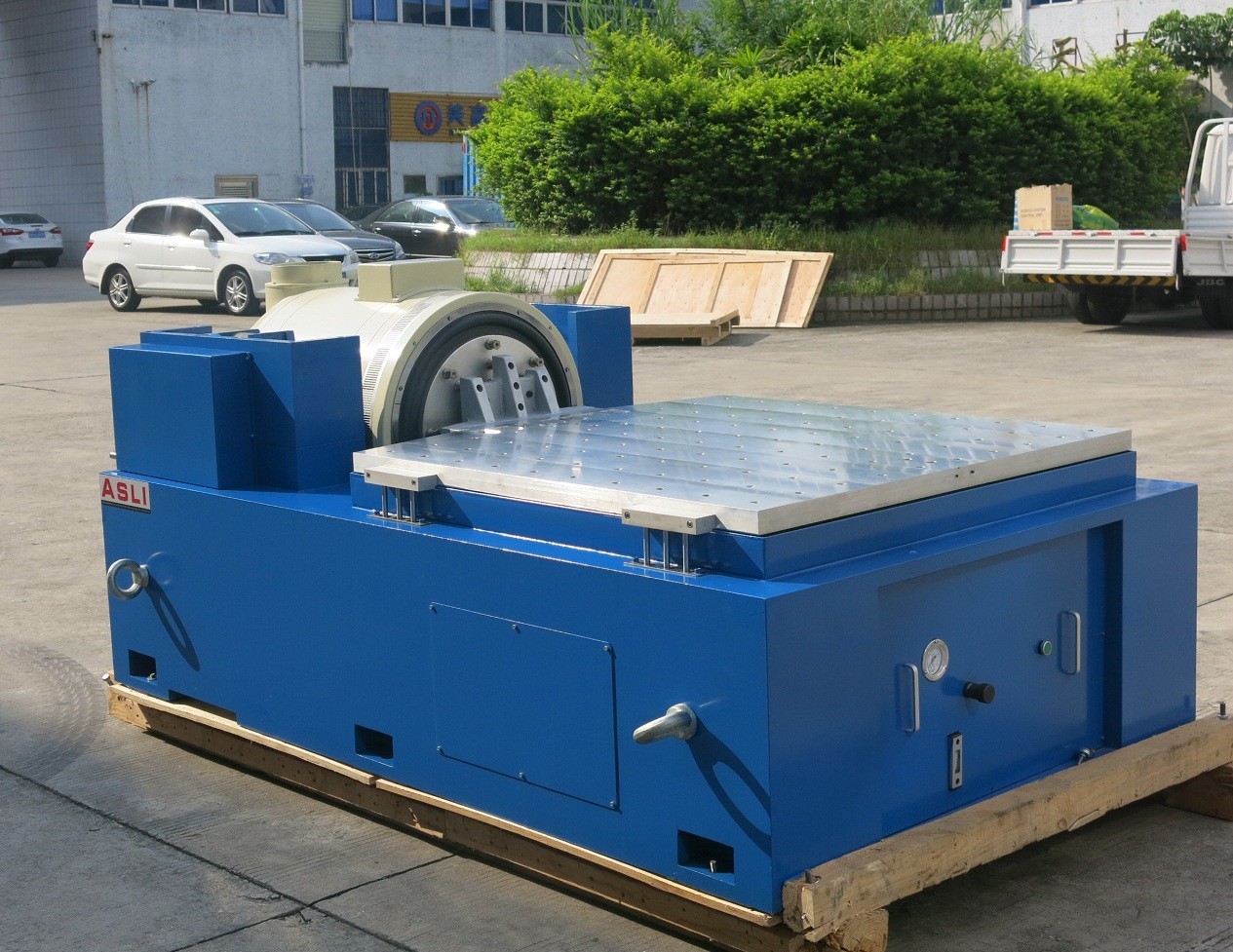

(16) Вертикальный расширитель 600x600 мм и горизонтальный скользящий стол 600x600 мм
Технические параметры:
| Наименование | Вибрационный стол для упаковки/Вибрационный испытательный стол для автозапчастей | ||||||||
| Модель | Номинальная сила синусоидальной вибрации (Н) | Номинальная сила случайной вибрации (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с2) | Номинальная скорость (м/с) | Номинальное смещение (пик-пик) мм | Макс. нагрузка (кг) | подвижная катушка (кг) | Размеры подвижной катушки (мм) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Вибрационный генератор 1 комплект
(2) Вибрационный контроллер 1 комплект
(3) Камера связи 1 комплект
(4) Усилитель мощности DA-10 1 комплект
(5) Источник возбуждения 1 шт.
(7) Программное обеспечение драйвера 1 комплект
(8) Система охлаждения 1 комплект
(9) Промышленный компьютер 1 комплект
(10) Цветной принтер 1 комплект (опционально)
(11) Датчик ускорения (включая выходной кабель) 1 шт.
(12) Крепление для вибрации 1 комплект (опционально, в зависимости от тестового образца
Цифровой вибрационный контроллер
Вибрационный контроллер - это новейшая разработка нашей компании
использующая передовую международную распределенную системную архитектуру
и новейший высокоскоростной 32-битный процессор с плавающей запятой серии TMS320 от компании TI.
Отчеты об испытаниях автоматически генерируются в Microsoft Word.
Во время или после испытаний отчет об испытаниях может быть отредактирован, а затем сгенерирован
автоматически или вручную.
1. Хорошо спроектированный скелет динамического кольца с более высокой резонансной частотой по оси.
2. Двухмагнитная схема, низкая утечка магнитного потока, компактная и рациональная конструкция.
4. Специальная основа с изоляцией цапфы для удобства установки и перемещения.
5. Передовая технология перемещения системы обеспечивает высокую надежность динамического кольца.
6. Новая конструкция воздуховодов улучшает эффект охлаждения.
7. Статическая и динамическая жесткость подшипника с малым зазором, увеличивающая несущую способность вибрационного стола, улучшающая низкочастотные характеристики.
