Высокочастотная электродинамическая таблица шейкера вибрации для электронных блоков
Резонансный вибратор и машина для испытания на вибрационную стойкость ES-6 6000N
1. Применение резонансного вибратора ES-6 6000N & оборудования для испытаний вибрации:
Высокочастотная Electro динамическая испытательная система шейкера вибрации широко используемая в обороне страны, оружиях, авиации, воздушно-космическом пространстве, сообщениях, электронике, электроприборах, сообщениях, бытовых техниках и других полях.
2. особенности резонансного вибратора ES-6 6000N & оборудования для испытаний вибрации:
1. Хорошо конструированный динамический скелет круга, с частотой резонанса более высокого этапа осевой.
2. 2-магнитные цепь, низкий уровень утечки магнитного потока, компактная текстура и рациональное.
3. подшипники ролика штанги коромысла прямые и ориентированная на импорт составная ориентация жесткости тела, эксцентричная емкость нагрузки.
4. Учреждение предназначенное к пользе инкрети, установка изоляции Trunnion мобильного удобства.
5. Передовая технология двигает вокруг системы для обеспечения что динамический круг высокой надежности.
6. Новый дизайн трубопровода и увеличить охлаждающее действие.
7. Статическая жесткость, динамическая жесткость нося небольшого воздушного шара, поднимая величину наибольшей допускаемой нагрузки на опору вибрационного стола
3. параметры резонансного вибратора ES-6 6000N & оборудования для испытаний вибрации технические:
| Модель |
Расклассифицированный синус Сила (n) |
Расклассифицированное случайное Сила (n) |
Частота Ряд (Hz) |
Расклассифицированный Ускорение (m/s2) |
Проектная скорость (m/s) |
Расклассифицированный Замена (p-p) mm |
Максимальный. Загрузка (Kg) |
двигая катушка (Kg) |
Проставьте размеры Двигая катушка (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |

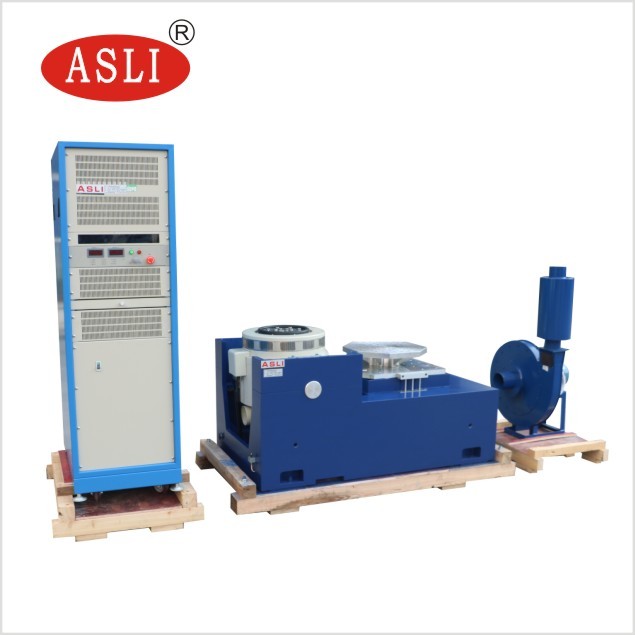

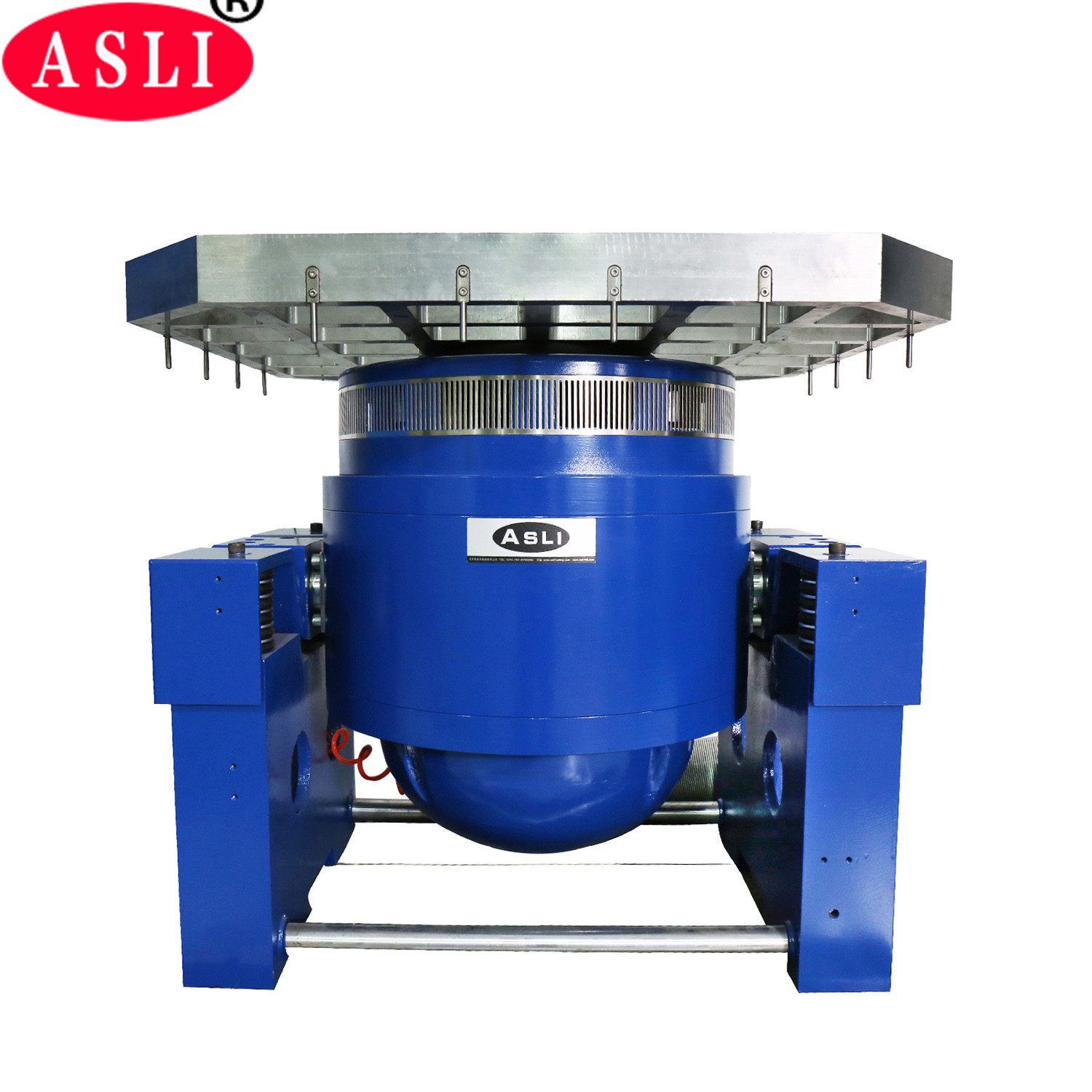

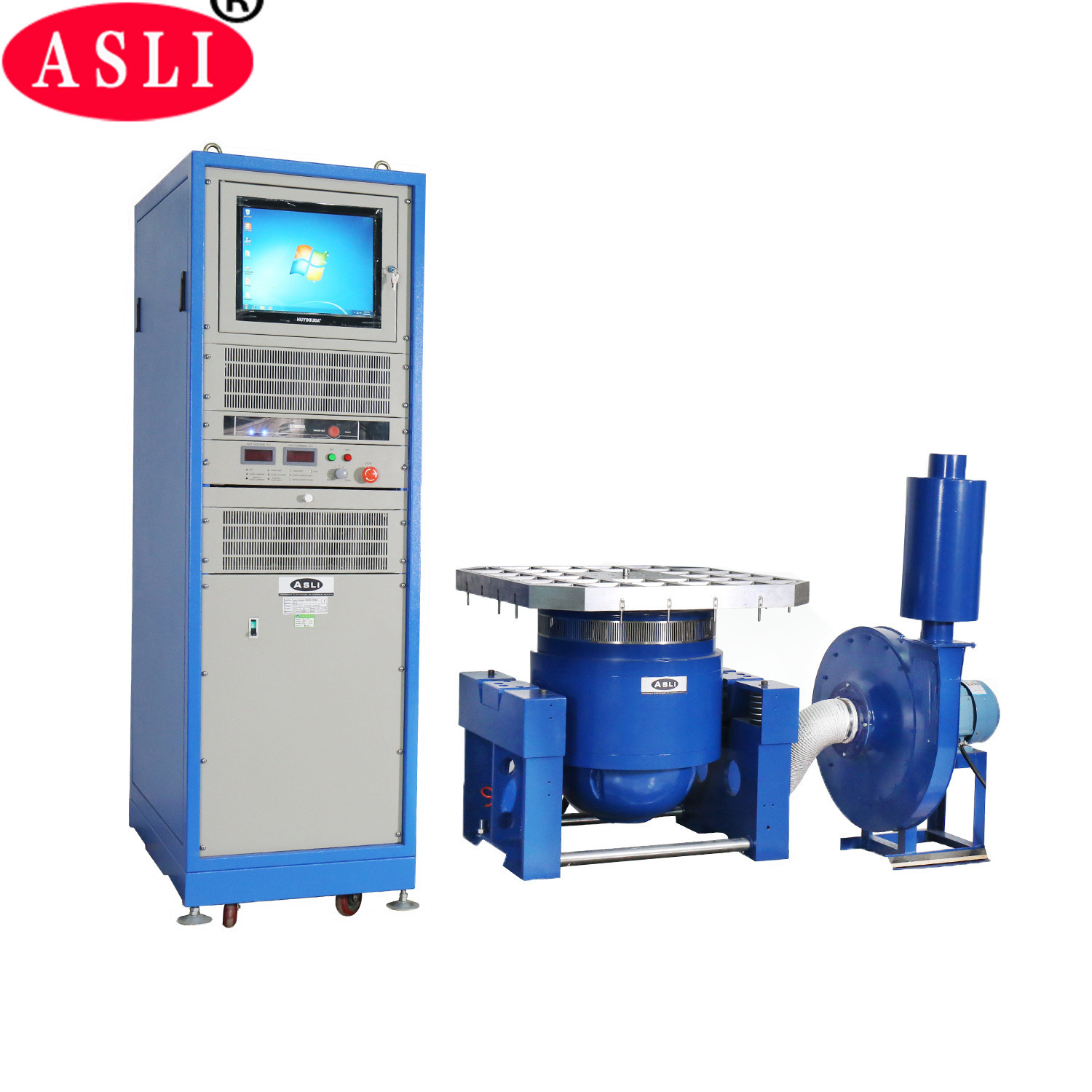

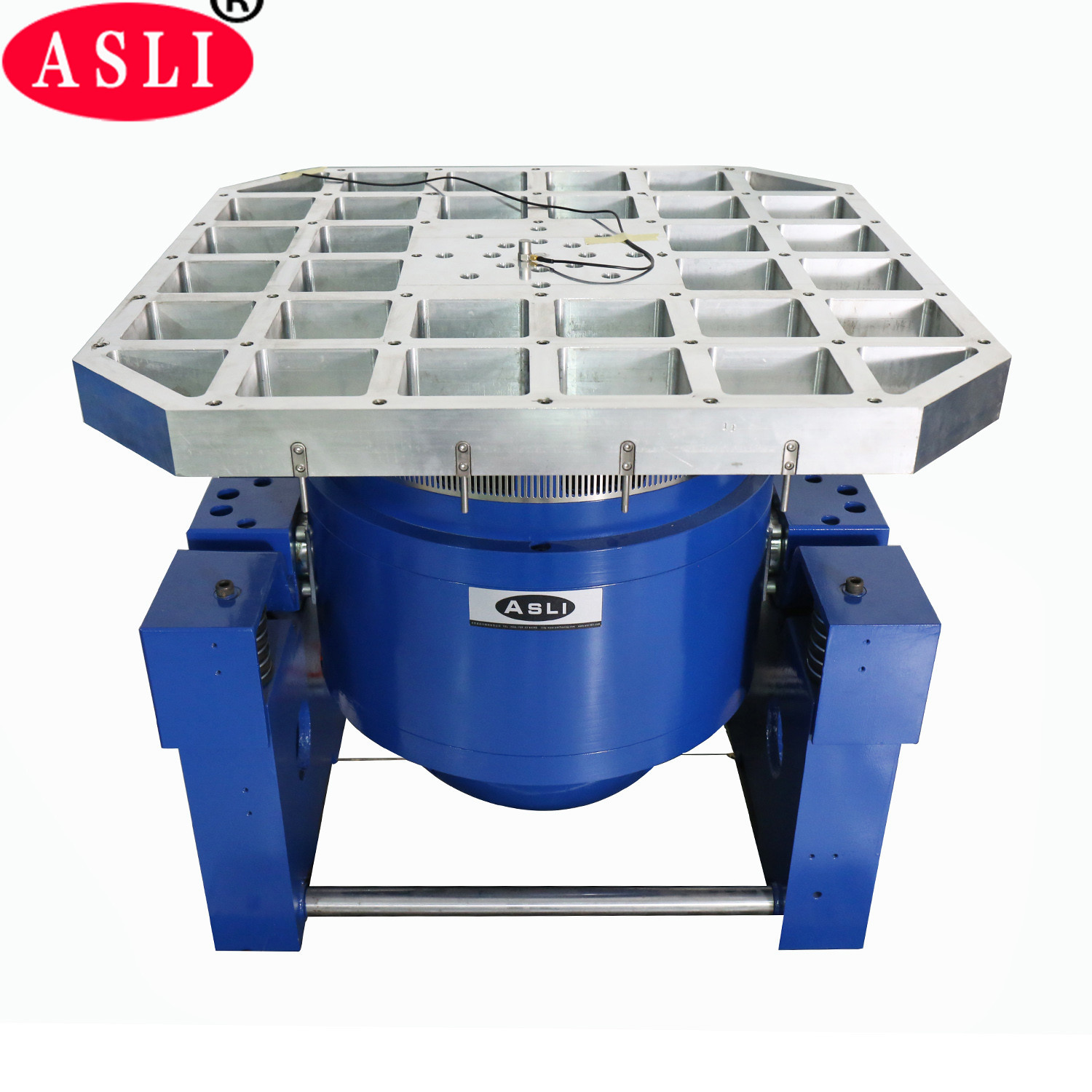

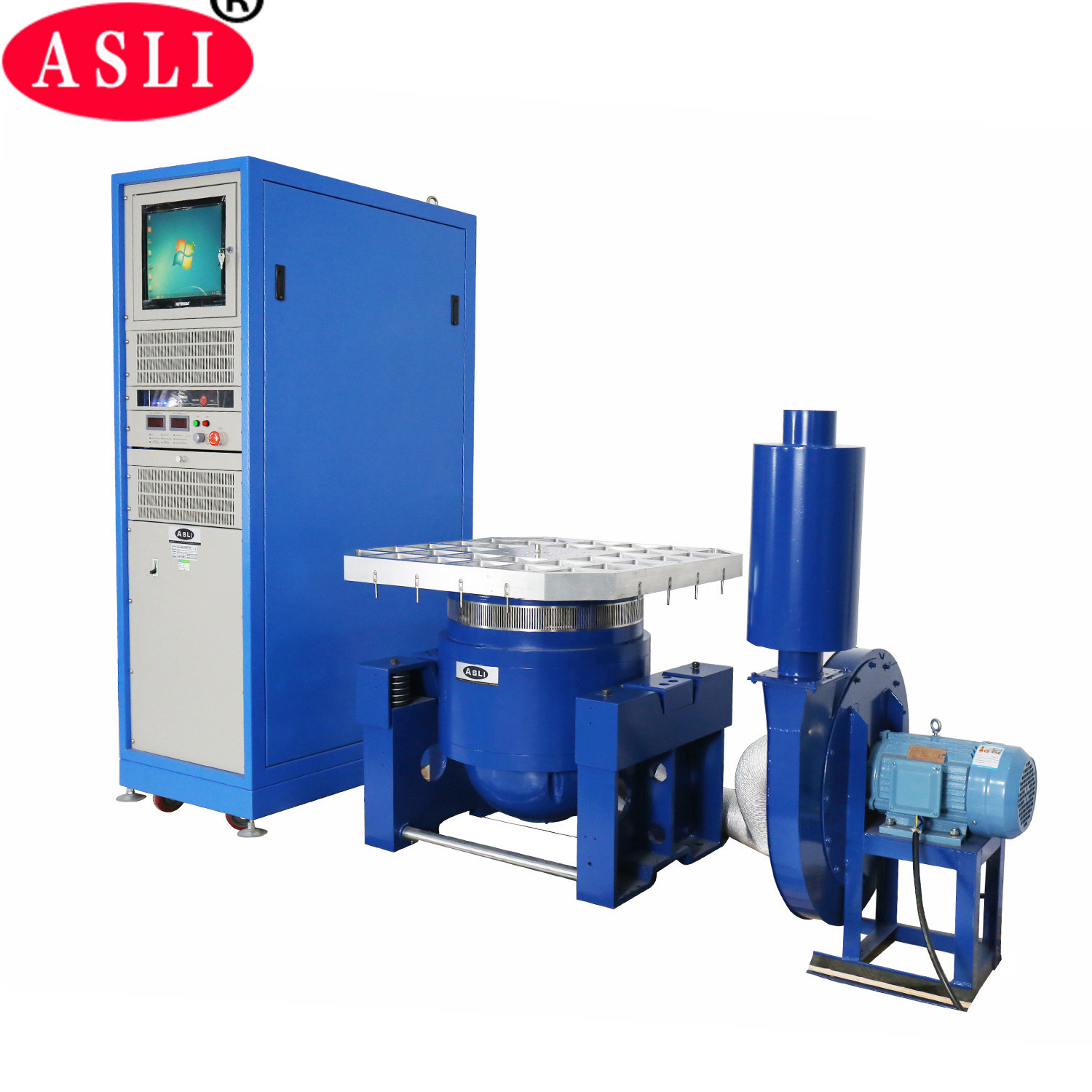

Electro динамический шейкер вибрации ES-6
1. Параметры
(1) расклассифицированная сила: сила 6000N синуса; случайная сила 6000N; сила 12000N удара;
(2) диапазон изменения частот: 3Hz к 3500Hz, фиксированной частоте, стреловидности взад и вперед, синус, случайный, удар
(3) режим Стреловидност-частоты: линейный, логарифмический, стреловидность взад и вперед, фиксированная частота
(4) времена Стреловидност-частоты: 1 до 32767
(5) время Стреловидност-частоты: зафиксированную частоту/одиночное 1-3600mins, кривые стреловидност-частоты можно показать.
(7) Максимальн Скорость: 1.6m/s
(8) Максимальн Смещение: 25mmp-p (не нагрузка), двойной пик
(9) смещение удара: 25mm
(10) вес двигая катушки: 6.5kg
(11) волна вибрации: синус, случайный, удар, спектры контроля, волну, динамический диапазон сигнала можно показать
(12) диаметр двигая катушки: Φ230 mm
(13) размер системы вибрации: W950xH650xD800 mm
(14) вес системы вибрации: 750KG
2 детали компонентов вибрации
(1) набор генератора 1 вибрации
(2) набор регулятора 1 вибрации
(3) набор камеры 1 соединения связи
(4) набор усилителя силы DA-6 1
(5) ПК силы 1 возбуждения
(6) программное обеспечение водителя 1 набор
(7) набор системы охлаждения 1
(8) набор цветного принтера 1
(9) датчик ускорения (включите линию выхода) 1 ПК
2-4-2 спецификация контрольной программы
2-4-2-1 синусоидальная волна
(1) режим контроля: контрольная программа синусоидальной формы волны
(2) диапазон изменения частот: 1,0 к 5000hz (1,0 к 12000hz опционное)
(3) динамический диапазон контроля: 100dB
(4) время короткозамкнутого витка: 10ms
(5) точность контроля: ±1dB
(6) разрешение частоты: 0,01%
(7) скорость стреловидности: линейная стреловидность 0 к 6000hz/s; логарифмическая стреловидность 0 к 6000hz/s
(8) искажение волны: <0>
2-4-2-2 случайная волна
(1) режим контроля: PSD
(2) диапазон изменения частот: DC к 4800Hz, (DC к 11000Hz опционный)
(3) разрешение: Линии Max.1600
(4) динамический диапазон контроля: 90dB
(5) время короткозамкнутого витка: типично 100ms
(6) точность контроля: ±1dB
2-4-2-3 ударная волна
(1) режим контроля: форму волны можно контролировать
(2) режим удара: волна полу-синуса, увидела волну зуба, триангулярную волну, прямоугольную волну, трапецоидальную волну
(3) диапазон изменения частот: DCto22000Hz
(4) кадр: Max.32K
(5) время продолжительности: 0.5-3000ms
(6) режим компенсации: пре-ИМП ульс, после-ИМП ульс, pre/после-ИМП ульс
