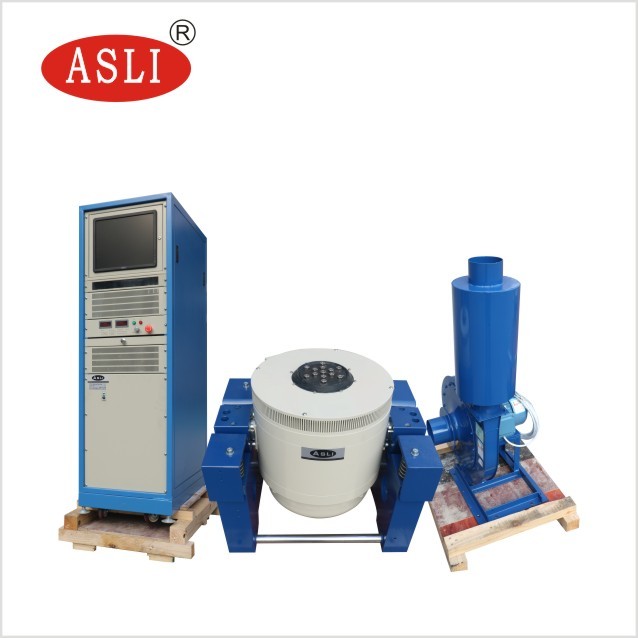

3KN Малая сила Высокочастотная электронная вибрационная система в лабораторном оборудовании с нагрузкой до 100 кг
Спецификация модели на дисплее
| Спецификация системы | |||
| Модель системы: | ES- 3 | ||
| Диапазон частот: | 3~3500 | ||
| Номинальная сила | Синус Н | 3000 | |
| Случайный Н | 3000 | ||
| Удар Н | 6000 | ||
| Максимальное ускорение. | синус (м/с2) | 1000 | |
| Случайный (м/с2 среднеквадр.) | 1000 | ||
| Удар (м/с2) | 2000 | ||
| Максимальная скорость. | синус (м/с2) | 1.6 | |
| Удар (м/с2) | 1.6 | ||
| Максимальное смещение. | Максимальный ход мм (от пика до пика) |
25 | |
| Подвижная катушка | 3.5кг | ||
| Размер подвижной катушки | Диаметр 230мм | ||
| Максимальная нагрузка: | 100кг | ||
Другие доступные вибрационные шейкеры
| Модель |
Номинальный синус Сила (Н) |
Номинальный случайный Сила (Н) |
Частота Диапазон (Гц) |
Номинальное ускорение (м/с2) | Номинальная скорость (м/с) |
Номинальное смещение (от пика до пика)мм |
Макс. нагрузка (кг) | подвижная катушка (кг) |
Размер Подвижная катушка (мм) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5л | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Пример вибрации для случайного тестирования
Особенности:
1. Хорошо спроектированный динамический круговой каркас с более высокой частотой осевого резонанса.
2. Двухмагнитная цепь, низкая утечка магнитного потока, компактная и рациональная конструкция.
3. Роликовые подшипники коромысла, прямолинейность и импортная композитная жесткость корпуса, грузоподъемность при эксцентричной нагрузке.
4. Изолированное основание для поворотного устройства, предназначенное для гормонального использования, удобство установки и перемещения.
5. Передовая технология перемещения системы для обеспечения высокой надежности динамического круга.
6. Новый дизайн воздуховода и улучшенный эффект охлаждения.
7. Статическая жесткость, динамическая жесткость подшипника малого шара, увеличение грузоподъемности вибростола, улучшение низкочастотных характеристик.
Технические параметры горизонтального вибростола (тест по осям X, Y):
Технические параметры вертикального вибростола (тест по оси Z):

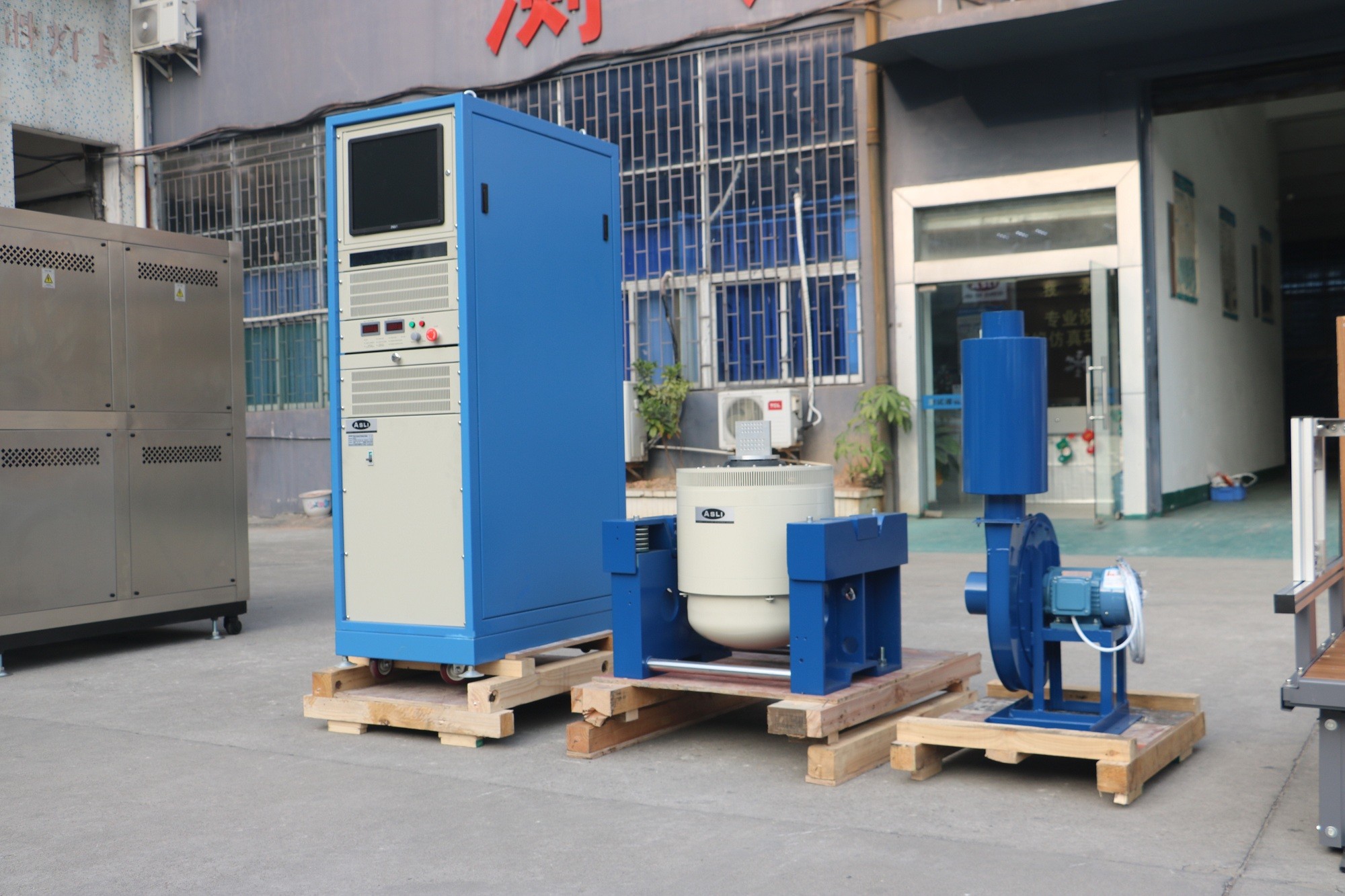

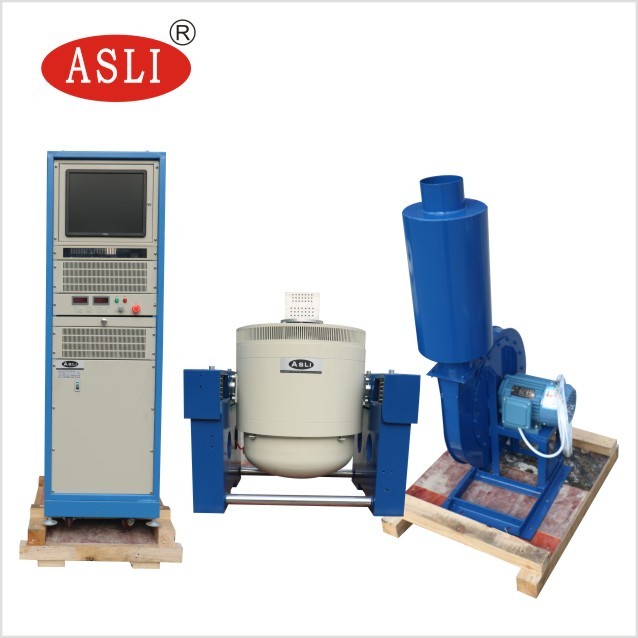

Фотографии для справки:
Визит клиента в компанию ASLi:
|
|
